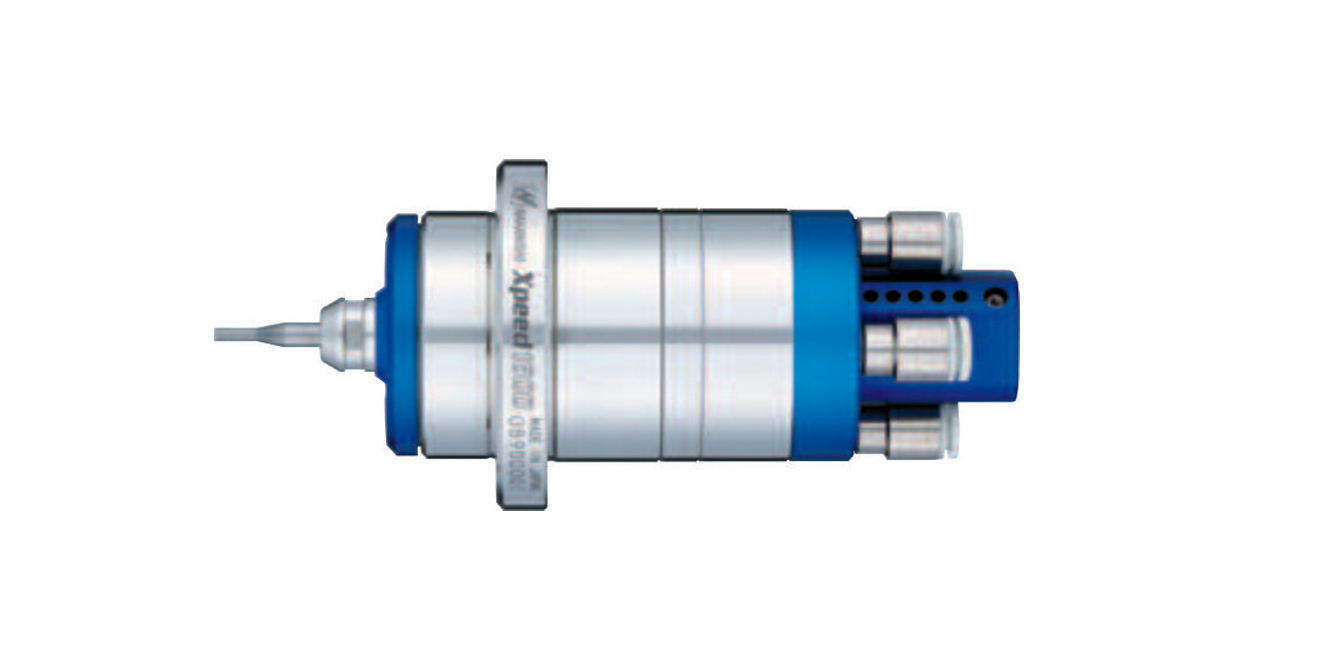

超高速高精度气浮主轴
高转速高精度气动主轴
  • 型号Xpeed1600
  • 产地日本·Nakanishi
用途
  • 应用于CNC车床/专用机器,用于高精度小直径钻孔、内部陶瓷的磨削,需要超高转速的各类精加工
特点
  • 超高转速,高精度,气动马达主轴,适合小直径钻孔加工
  • 气动马达驱动,允许长时间允许不会产生热量
  • 非接触式旋转可延长主轴的寿命,主轴跳动精度在1μm以内
  • 采用气浮轴承



型号 编号 外径 最大功率 转速 主轴精度 空气消耗量 重量
Xpeed1600 1855 Φ40mm 56W 160000 min-1 1μm以内 40NL/min 520 g
功能描述

1、主体安装方法:法兰安装(M3螺栓,8个定点位,45˚角)

2、轴承类型:气浮轴承

3、适当空气压力:0.6MPa

4、空气轴承耗气量:40NL/min

5、空气涡轮适当空气压力:0.15~0.45MPa

5、空气涡轮耗气量:160NL/min

6、承载承载能力:径向15N,轴向:小于25N(气浮轴承供气压力0.6MPa)

7、可用最大直径:小于2.0mm磨石(4.0mm柄)

8、软管直径:轴承用φ4mm(2处连接位)

                      涡轮供气φ6mm(2处连接位)

9、其他:旋转速度标记检测

标准配件 筒夹:φ4.0mm(CHA-4.0AA)/ 螺帽(CHN-3A)
软管:φ6mm透明软管(2m):1条、φ6mm蓝色软管(2m):1条、φ6mm插头:2个、φ4mm插头:2个
测试棒(φ2.0mm×φ4.0mm×34L):1根

扳手:扭力扳手(10mm):1把、内六角扳手(2mm):1把

          内六角螺栓(M8  M8×5L):1个、垫片(M3用):1片

选项 筒夹(CHA系列):φ3.0~φ4.0mm
