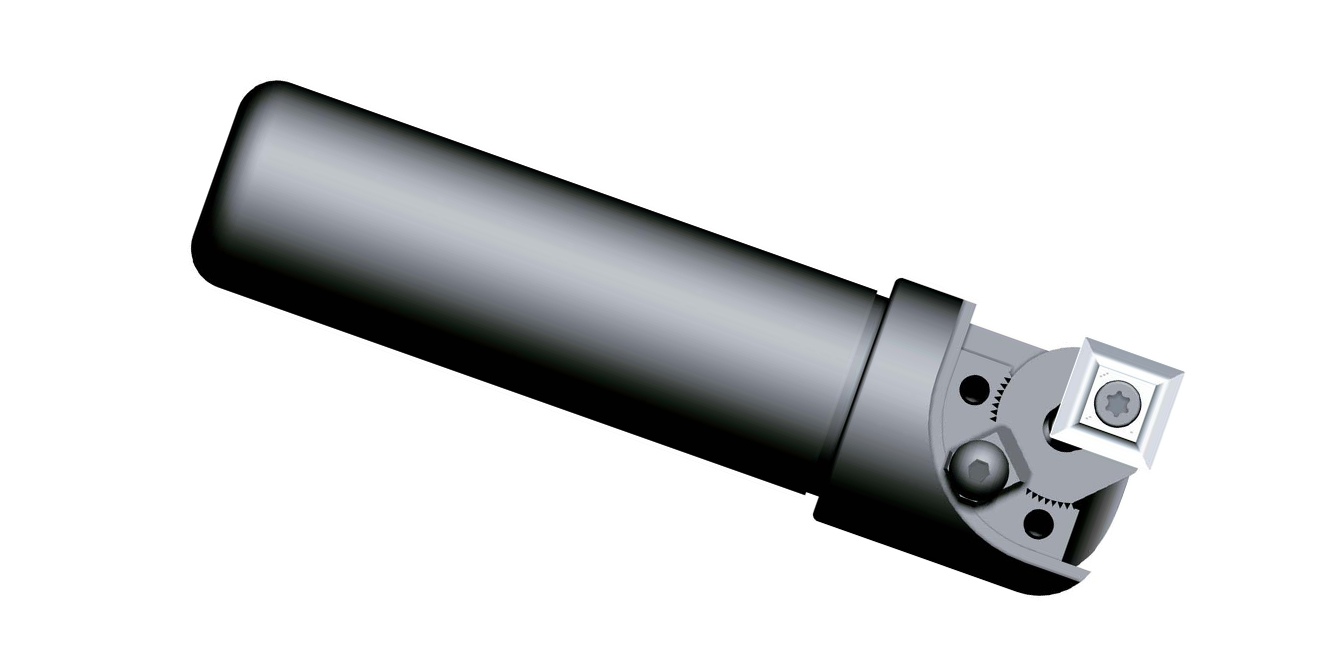

多角度可变双夹具倒角刀

倒角加工

型号MAM32-50S
产地日本·Fujigen

生成PDF下载

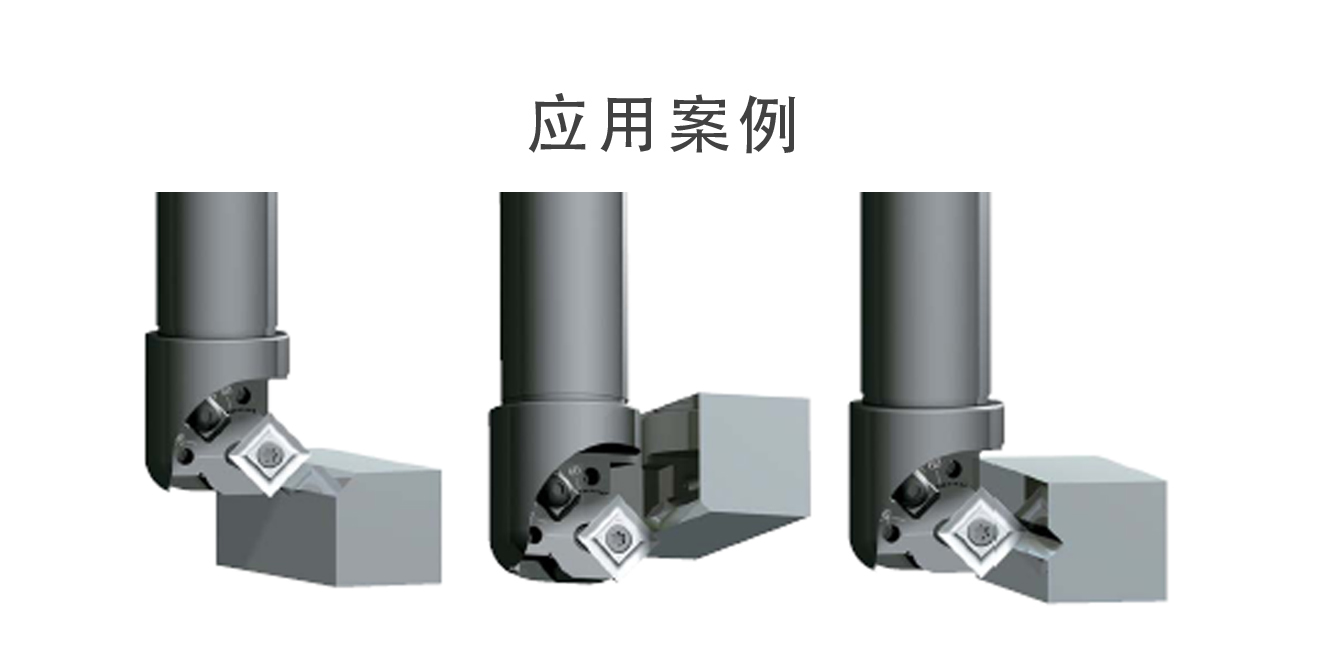

用途	0°-90°可变调整倒角刀
特点	采用锯齿形构造和双夹具方式，使零件的保持性能够很好的防止刀片在加工中出现移动操作简单，可以准确地从0°～90°每5刻度的调节角度

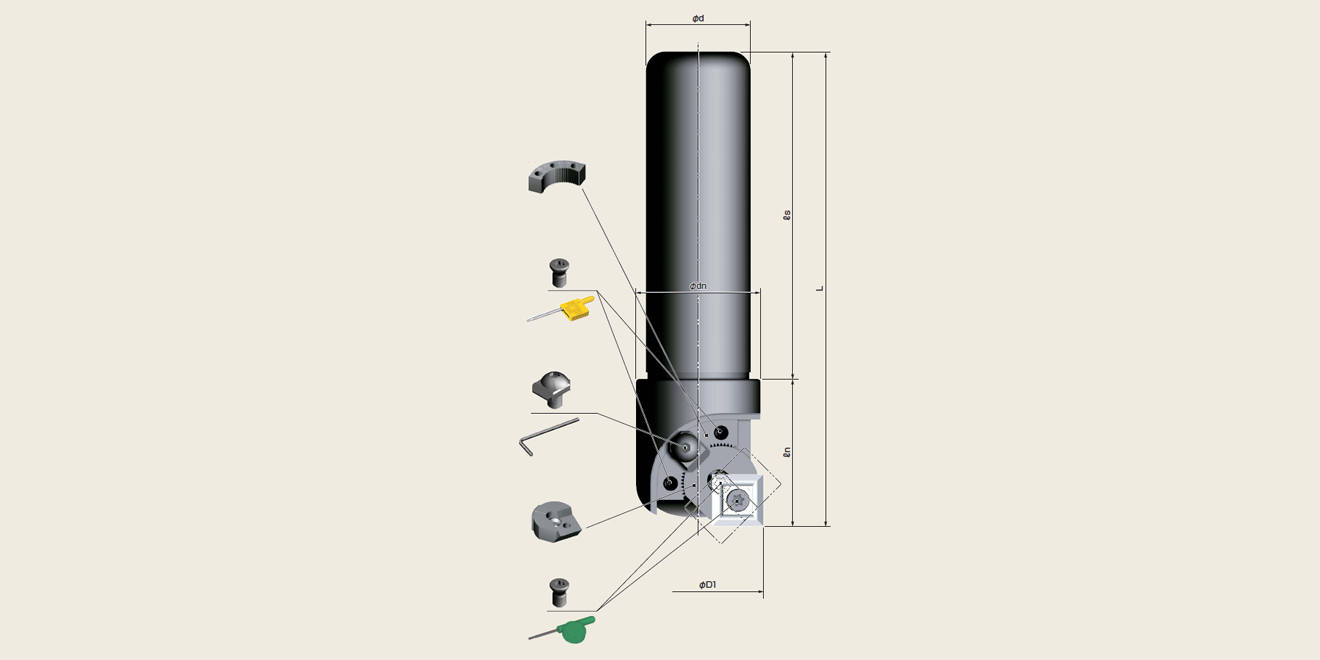

型号	刃数	尺寸（mm）
型号	刃数	φD	φd	φdn	L	ls	Ln
MAM32-50S	1	※1	32	38	145	100	45
MAM32-50SL	1	※1	32	38	200	155	45

※标准包装不配备刀片，请另购

※夹紧螺钉、扳手和定位器作为标准附件提供

※1请参考角度尺寸表

角度尺寸表（θR°时，θR°=90°-θF°）

角度	尺寸（mm）
θR°	φD	φD1	S1	L
85°	φ11.3	φ42.1	1.3	145.2
80°	φ13.6	φ44	2.7	145.2
75°	φ15.9	φ45.7	4.0	145.2
70°	φ18.1	φ47.1	5.3	145.1
65°	φ20.4	φ48.3	6.0	144.8
60°	φ22.6	φ49.3	7.7	144.5
55°	φ24.7	φ49.9	8.8	144.1
50°	φ26.7	φ50.3	9.9	143.6
45°	φ28.7	φ50.5	10.9	143

角度尺寸表（θF°时）

角度	尺寸（mm）
θF°	φD	φD1	S1	L
0°	φ8.3	φ40	15.9	145
5°	φ11.3	φ42.1	1.3	145.2
10°	φ13.6	φ44	2.7	145.2
15°	φ15.9	φ45.7	4.0	145.2
20°	φ18.1	φ47.1	5.3	145.1
25°	φ20.4	φ48.3	6.5	144.8
30°	φ22.6	φ49.3	7.7	144.5
35°	φ24.7	φ49.9	8.8	144.1
40°	φ26.7	φ50.3	9.9	143.6
45°①	φ28.7	φ50.5	10.9	143
45°②	φ14.3	φ36	10.9	150.2
50°	φ17.4	φ37.2	11.8	150.2
55°	φ20.5	φ38.2	12.6	150
60°	φ23.6	φ39.1	13.4	149.6
65°	φ26.7	φ39.7	14	149.2
70°	φ29.6	φ40.1	14.5	148.6
75°	φ32.4	φ40.4	14.9	147.8
80°	φ35.1	φ40.5	15.2	147
85°	φ37.6	φ40.3	15.4	146.1

倒角加工

材质	进刀量（fz）	切削速度（m/min）	旋转数（r.p.m.）	切削液	推荐刀片
普通钢	0.05-0.15	100-150	1000	NO	AC15N
合金钢	0.05-0.15	100-150	1000	NO
淬火钢HRC~45	0.05-0.15	100-150	1000	YES
淬火钢HRC45~65	-	-	-	-	-
不锈钢	0.05-0.15	80-120	600	YES	AC15N
铸铁	0.05-0.15	100-150	1000	NO	AC15N
树脂	0.08-0.2	150-400	2500	YES	ZA10N
铝合金	0.08-0.2	150-400	2500	YES	ZA10N
钛合金镍合金	-	-	-	-	-

※切削液推荐冷却液

适配刀片

图片	型号	材质类型	使用角数	标准包装
	SDET150404	ZA10N	2	3pcs/盒
	SDMT150404	ZA10N	4
	SDMT150404	AC15N
