| 用途 |
|
| 特点 |
|

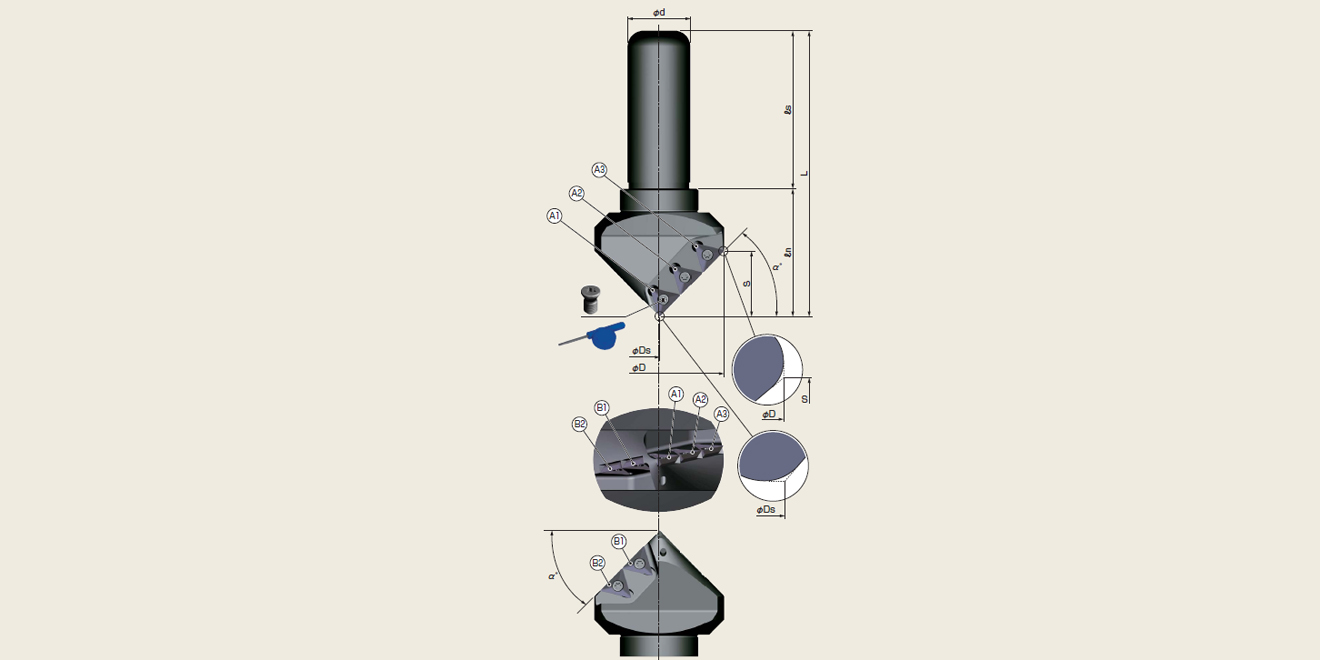

| 型号 | 刃数 | 尺寸（mm） | α° | 适配刀片 | 加工能力 | 段差残存的范围mm | Z值补偿（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | S | 刃长X | 刃长Z | |||||||
| TYOU3082T | 5 | 82.1 | 0.71 | 32 | 145 | 80 | 65 | 23.5 | 12.3 | 7.1 | 30° |
TXMT16T306 ZA10N或AC15N |
φ1.0-φ81.4 | （φ25.9-φ28.8）和（φ53.7-φ56.5） | +0.20 |
| TYOU4567T | 5 | 67.0 | 0.88 | 32 | 145 | 80 | 65 | 33.1 | 10.1 | 10.1 | 45° | φ1.3-φ66.6 | （φ21.6-φ23.8）和（φ44.1-φ46.3） | +0.44 | |
| TYOU6066T | 5 | 67.0 | 20.0 | 32 | 155 | 80 | 75 | 40.7 | 7.1 | 12.3 | 60° | φ20.4-φ66.8 | （φ34.7-φ36.4）和（φ50.7-φ52.4） | +17.32 | |
※倒角量推荐在10C以下
※标准配备不含刀片，请另外购买
※标准配备含夹紧螺钉和扳手

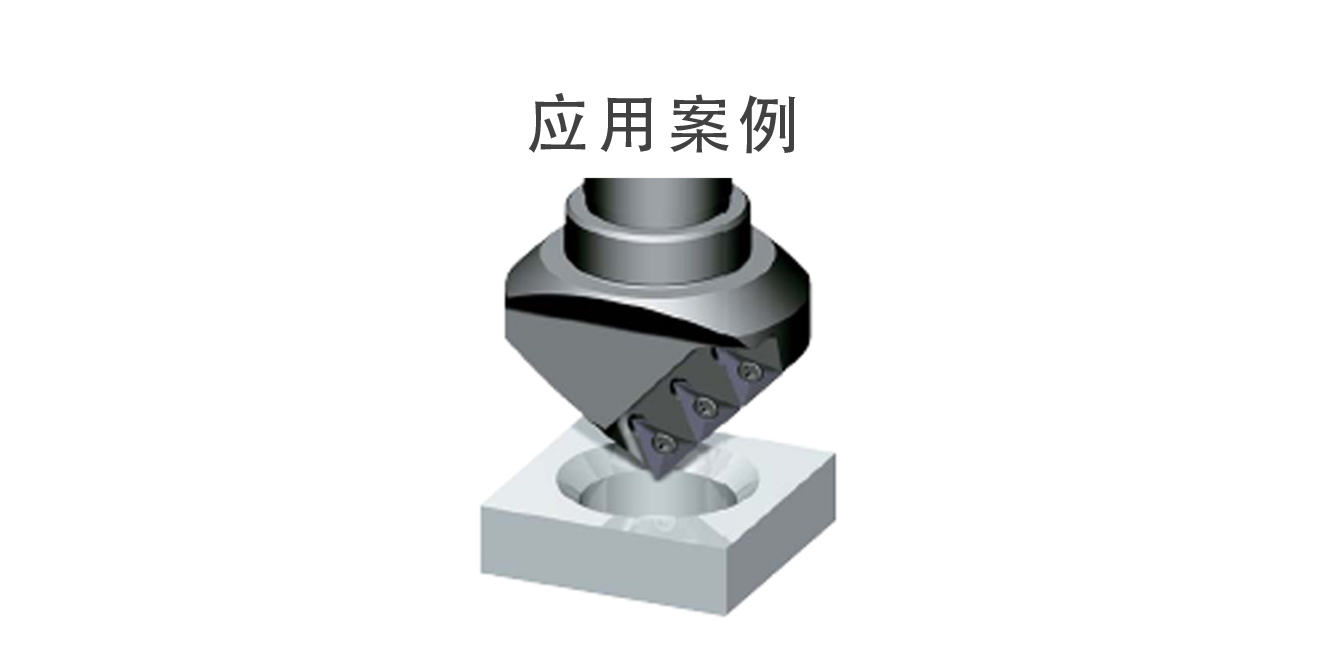

倒角加工
| 材质 | 进刀量（fz） | 切削速度（m/min） | 旋转数（r.p.m.） | 切削液 | 推荐刀片 |
|---|---|---|---|---|---|
| 普通钢 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 合金钢 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火钢HRC~45 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火钢HRC45~65 | - | - | - | - | - |
| 不锈钢 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 铸铁 | 0.05-0.1 | 20-50 | 250 | NO | |
| 树脂 | 0.05-0.1 | 40-100 | 500 | YES |
TXMT16T306 ZA10N |
| 铝合金 | 0.05-0.1 | 40-100 | 500 | YES | |
| 钛合金镍合金 | - | - | - | - | - |
※请根据工件形状，夹具状态，倒角量的大小和切口位置来调节加工条件
※倒角量大的时候请尽量降低条件进行加工
※在切削铸件时，为了确保刀刃的耐久性，推荐采用吹气条件下加工
适配刀片
| 图片 | 型号 | 材质类型 | 使用角数 | 标准包装 |
|---|---|---|---|---|
 |
TXMT16T306 | AC15N | 3 | 12pcs/盒 |
| ZA10N |
