| 用途 |
|
| 特点 |
|

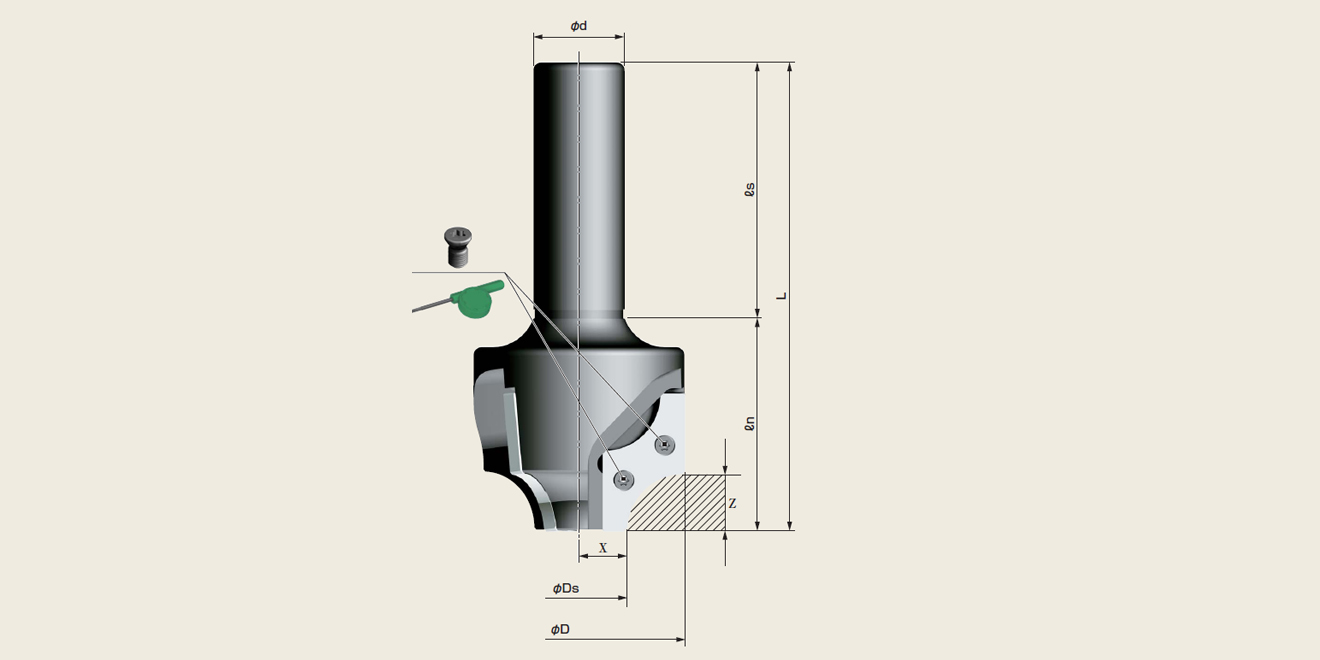

| 型号 | 刃数 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK32-75RS(R11-R15) | 3 | 75.5 | 35 | 32 | 165 | 90 | 75 |
| NK32-75RL(R16-R20) | 3 | 75.5 | 35 | 32 | 165 | 90 | 75 |
※标准配备不含刀片，请另外购买
※标准配备含夹紧螺钉和扳手
R11-R20倒角数值设定表
| 加工R | X轴位置（mm） | Z轴位置（mm） |
|---|---|---|
| R11 | 17.50 | 11.77 |
| R12 | 17.50 | 12.70 |
| R13 | 17.50 | 13.63 |
| R14 | 17.50 | 14.56 |
| R15 | 17.50 | 15.48 |
| R16 | 17.50 | 16.41 |
| R17 | 17.50 | 17.34 |
| R18 | 17.50 | 18.27 |
| R19 | 17.50 | 19.20 |
| R20 | 17.50 | 20.12 |
※数值可能会出现一些误差，敬请谅解

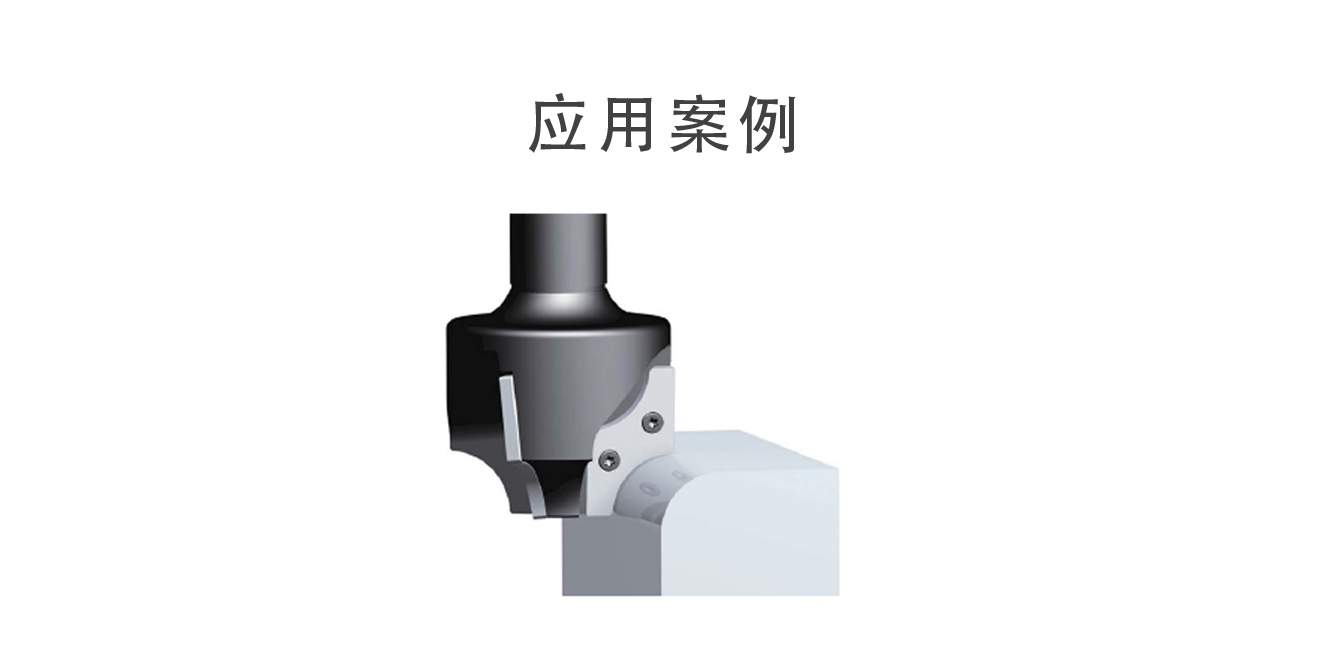

R倒角加工
| 材质 | 进刀量（fz） | 切削速度（m/min） | 旋转数（r.p.m.） | 切削液 | 推荐刀片 |
|---|---|---|---|---|---|
| 普通钢 | 0.1-0.3 | 100-250 | 1500 | YES |
XNEW3004-○○R NK2020 |
| 合金钢 | 0.1-0.3 | 100-250 | 1500 | YES | |
| 淬火钢HRC~45 | 0.1-0.3 | 100-250 | 1500 | YES | |
| 淬火钢HRC45~65 | - | - | - | - | - |
| 不锈钢 | 0.1-0.2 | 80-160 | 1200 | YES |
XNEW3004-○○R NK2020 |
| 铸铁 | 0.1-0.3 | 100-250 | 1500 | NO | |
| 树脂 | 0.1-0.3 | 150-400 | 2000 | YES | |
| 铝合金 | 0.1-0.3 | 150-400 | 2000 | YES | |
| 钛合金镍合金 | - | - | - | - | - |
※请根据工作形状、夹持状态、倒角量的大小、切口位置来调节条件。倒角量大的时候请尽量降低条件进行加工

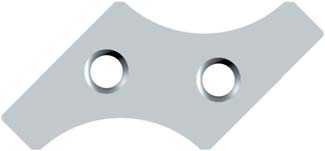

适配刀片
| 图片 | 型号 | 材质类型 | 使用角数 | 标准包装 |
|---|---|---|---|---|
 |
XNEW3004-11R | NK2020 | 2 | 3pcs/盒 |
| XNEW3004-12R | ||||
| XNEW3004-13R | ||||
| XNEW3004-14R | ||||
| XNEW3004-15R | ||||
| XNEW3004-16R | ||||
| XNEW3004-17R | ||||
| XNEW3004-18R | ||||
| XNEW3004-19R | ||||
| XNEW3004-20R |
※此刀片为订货产品，每次下单前请联系我司业务人员确认库存
