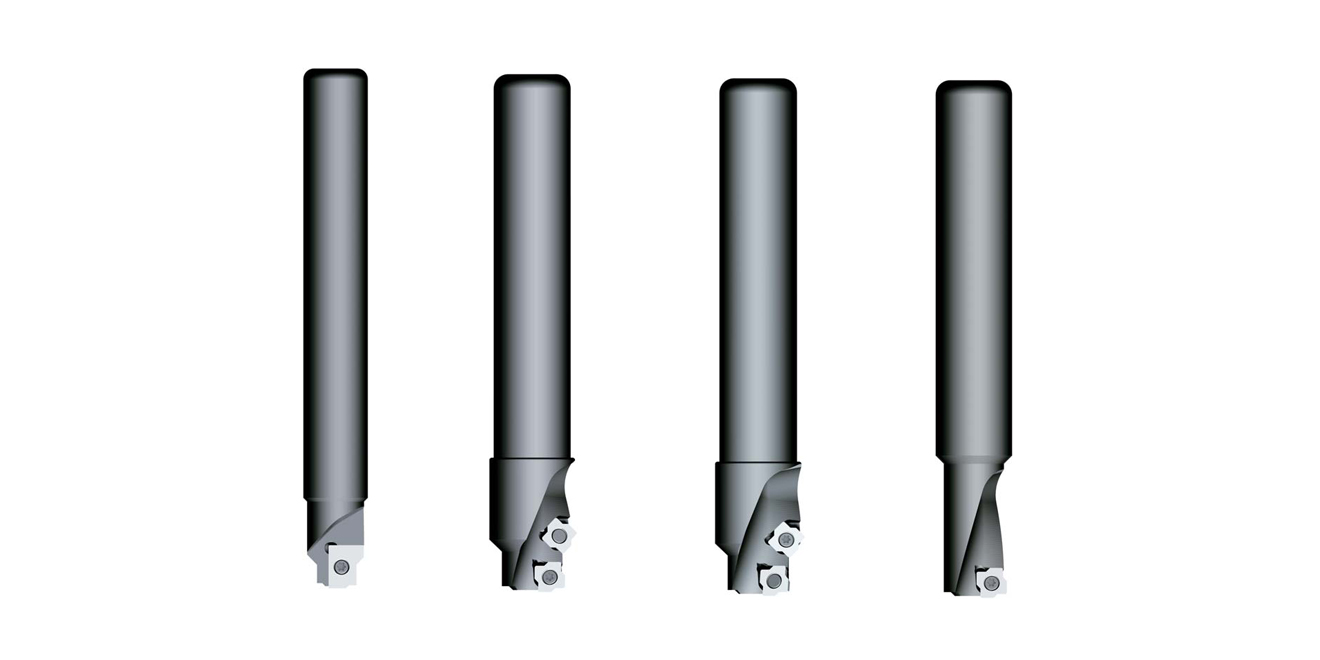

铣座和孔倒角刀

用途	螺栓的铣座加工、上下孔倒角、孔倒角
特点	采用独创的Geometric（几何学）刀片，缩短作业时间又降低加工成本同时加工铣座和上下孔的倒角。可自由调整铣座深度（Birdiecut刀架+刀片）

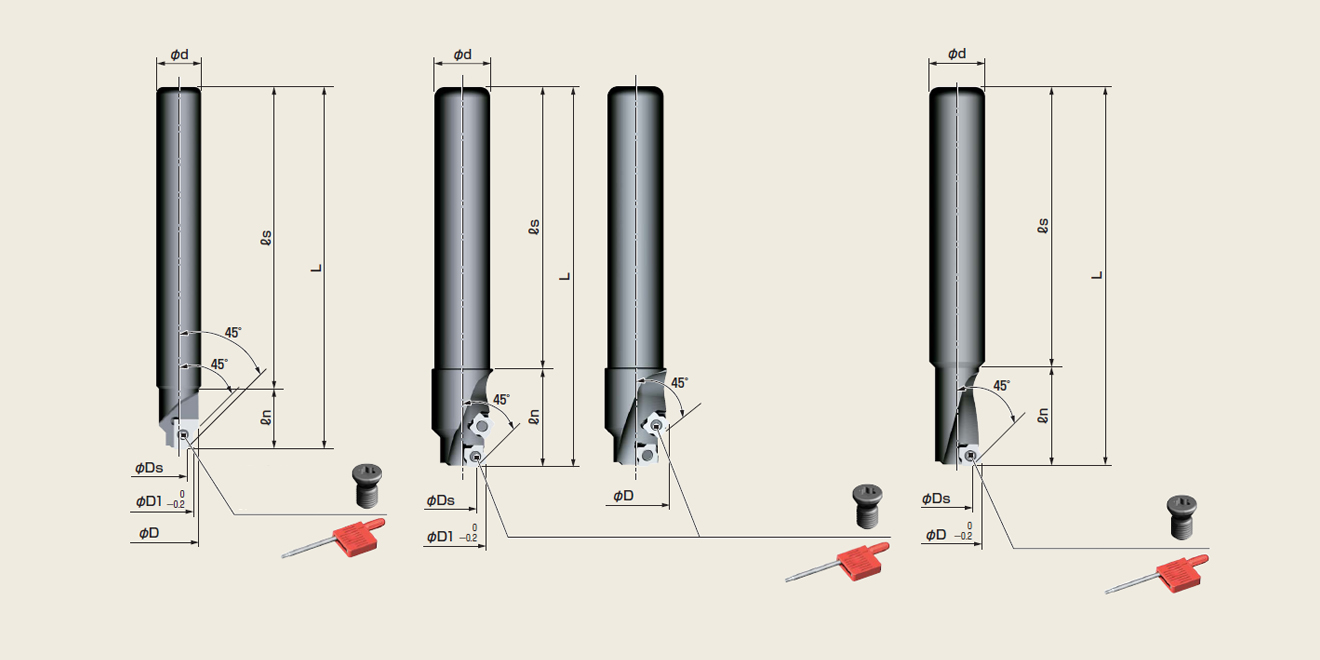

产品名	型号	图	刃数	尺寸（mm）							适配刀片
产品名	型号	图	刃数	φD	φD1	φDs	φd	L	ls	ln	适配刀片
Eaglecut	EC12-8XX-M4	①	1	10.5	8	4	12	96	80	16	XX21MNX
	EC12-9.5XX-M5	①	1	11	9.5	5	12	99	80	19	XX21MNX
	EC12-11XX-M6	①	1	13	11	6	12	102	80	22	XX31MNX
	EC16-14XS-M8	②	2	19	14	8.4	16	108	80	28	XX22MNX
	EC20-17.5XS-M10	②	2	24	17.5	10.2	20	115	80	35	XX22MNX
	EC25-20XS-M12	②	2	26.6	20	13	25	120	80	40	XX22MNX
	EC25-23XS-M14	②	2	30.5	23	15	25	126	80	46	XX32MNX
	EC32-26XS-M16	②	2	33.7	26	17	32	132	80	52	XX32MNX
	EC32-29XS-M18	②	2	38	29	18.4	32	138	80	58	XX42MNX
	EC32-32XS-M20	②	2	41.7	32	20.4	32	144	80	64	XX42MNX
	EC32-35XS-M22	②	2	44.6	35	22.8	32	150	80	70	XX42MNX
	EC32-39XS-M24	②	2	50.2	39	24.2	32	158	80	78	XX53MNX
	EC32-43XS-M27	②	2	54.1	43	28.2	32	166	80	86	XX53MNX
	EC32-48XS-M30	②	2	60.5	48	31.2	32	176	80	96	XX53MNX
Birdiecut	BC16-14XS-M8	③	1	14	-	8.4	16	108	80	28	XX22MNX
	BC20-17.5XS-M10	③	1	17.5	-	10.2	20	115	80	35	XX22MNX
	BC25-20XS-M12	③	1	20	-	13	25	120	80	40	XX22MNX
	BC25-23XS-M14	③	1	23	-	15	25	126	80	46	XX32MNX
	BC32-26XS-M16	③	1	26	-	17	32	132	80	52	XX32MNX
	BC32-29XS-M18	③	1	29	-	18.4	32	138	80	58	XX42MNX
	BC32-32XS-M20	③	1	32	-	20.4	32	144	80	64	XX42MNX
	BC32-35XS-M22	③	1	35	-	22.8	32	150	80	70	XX42MNX
	BC32-39XS-M24	③	1	39	-	24.2	32	158	80	78	XX53MNX
	BC32-43XS-M27	③	1	43	-	28.2	32	166	80	86	XX53MNX
	BC32-48XS-M30	③	1	48	-	31.2	32	176	80	96	XX53MNX

※标准配备含NK2020刀片，其他刀片请另外购买

※标准配备含夹紧螺钉和扳手

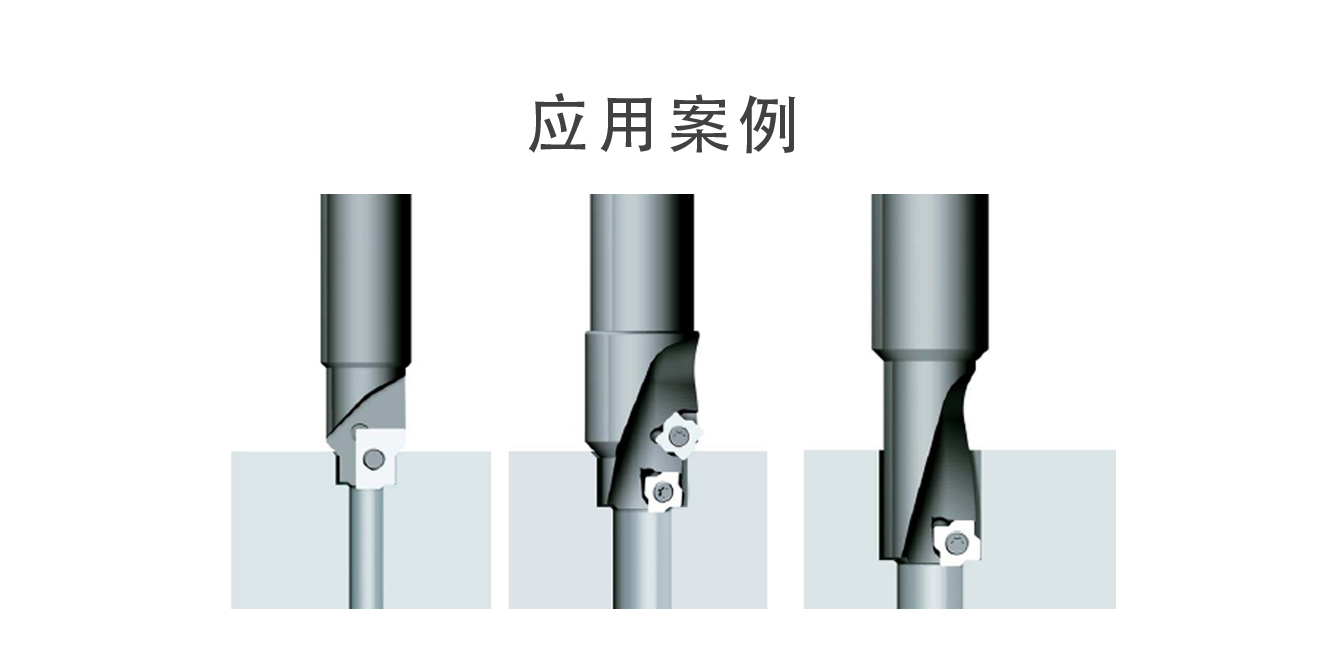

沉头孔倒角加工

材质	进刀量（fz）	切削速度（m/min）	旋转数（r.p.m.）	切削液	推荐刀片（涂层）
普通钢	0.05-0.1	50-100	2000	YES	NK2020
合金钢	0.05-0.1	50-100	2000	YES	NK2020
淬火钢HRC~45	0.05-0.1	50-100	2000	YES	NK6060
淬火钢HRC45~65	-	-	-	-	-
不锈钢	0.05-0.1	40-80	1200	-	NK6060
铸铁	0.05-0.1	50-100	2000	NO	NK2020
树脂	-	-	-	-	-
铝合金	-	-	-	-	-
钛合金镍合金	-	-	-	-	-

※请根据被加工材形状，夹具状况，倒角量多少以及切刃位置来调节加工条件。倒角量多时，请尽量降低加工条件

※建议间隔进给——间距在0.5mm左右为宜

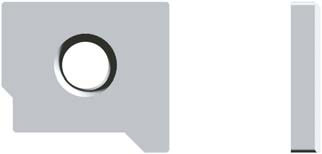

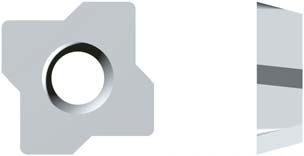

刀片本体参数（Eaglecut刀杆，M4-M6用）

单位：mm

Eaglecut加工尺寸表（单位mm）

Birdiecut加工尺寸表（单位mm）
