针盘式外测卡规
  • 型号E110K
  • 产地德国·Kroeplin
生成PDF下载
特点
  • 测量精准稳定，允许误差0.1 mm，重复精度0.05 mm
  • 五款型号对应不同测头，覆盖平面、沟槽、管壁、小孔等多样场景
  • 高强度材质，兼顾轻量化与抗冲击性
  • 可旋转刻度盘，轻松实现绝对测量和相对测量
用途
  • 通用外径 / 厚度检测：轴类、棒料、薄壁管材的外径；板材、型材的厚度。
  • 沟槽、台阶与边缘尺寸：用刃口 / 针尖测头，测量工件外沟槽宽度、台阶高度、法兰边缘厚度、卡簧槽尺寸等，解决卡尺难以伸入的狭窄位置测量。
  • 曲面与复杂轮廓的外尺寸：硬质合金球头测头适配球面、圆弧面、齿轮齿顶等曲面工件，减少打滑，测量稳定。
  • 大面积 / 平面工件厚度：圆盘测头可用于板材、铸件等大面积平面的厚度检测，避免单点测量的误差。

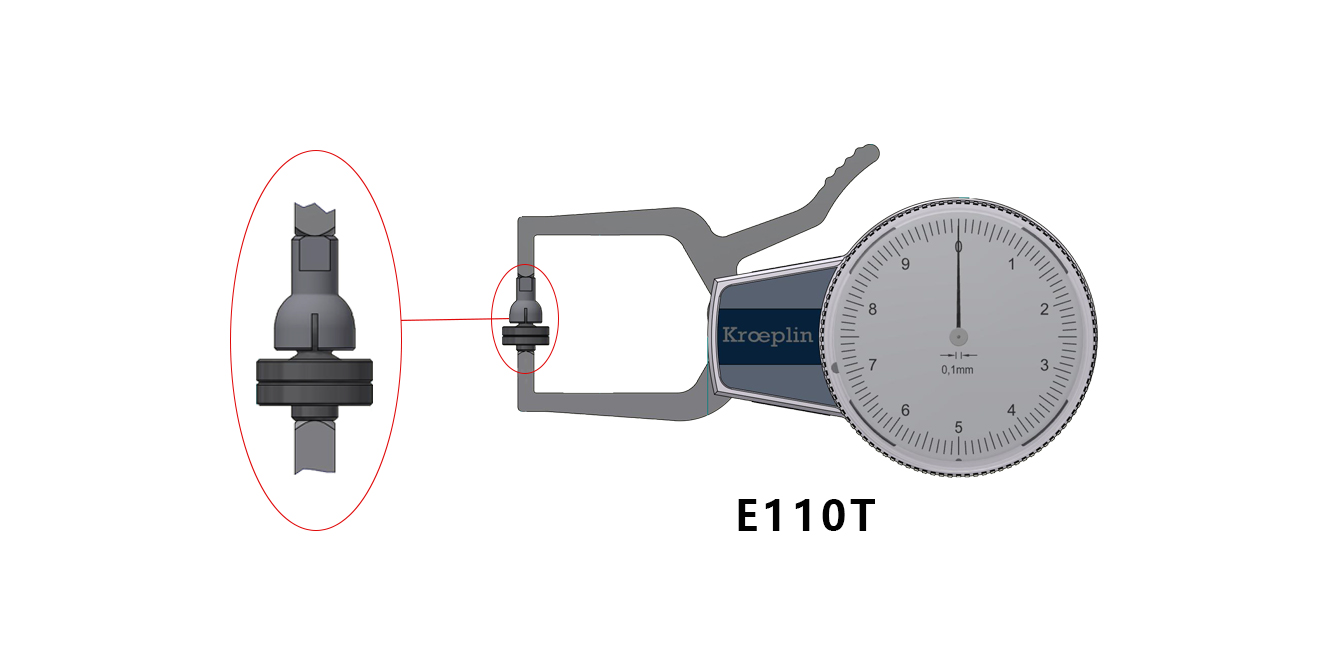

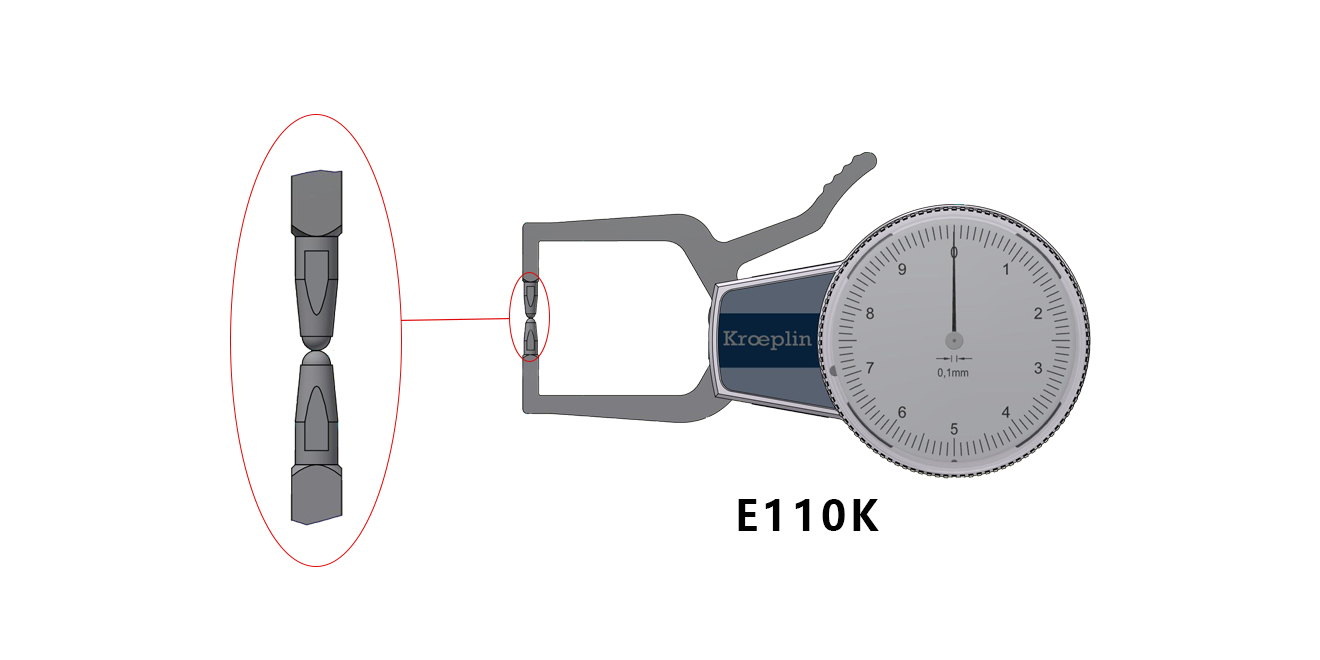

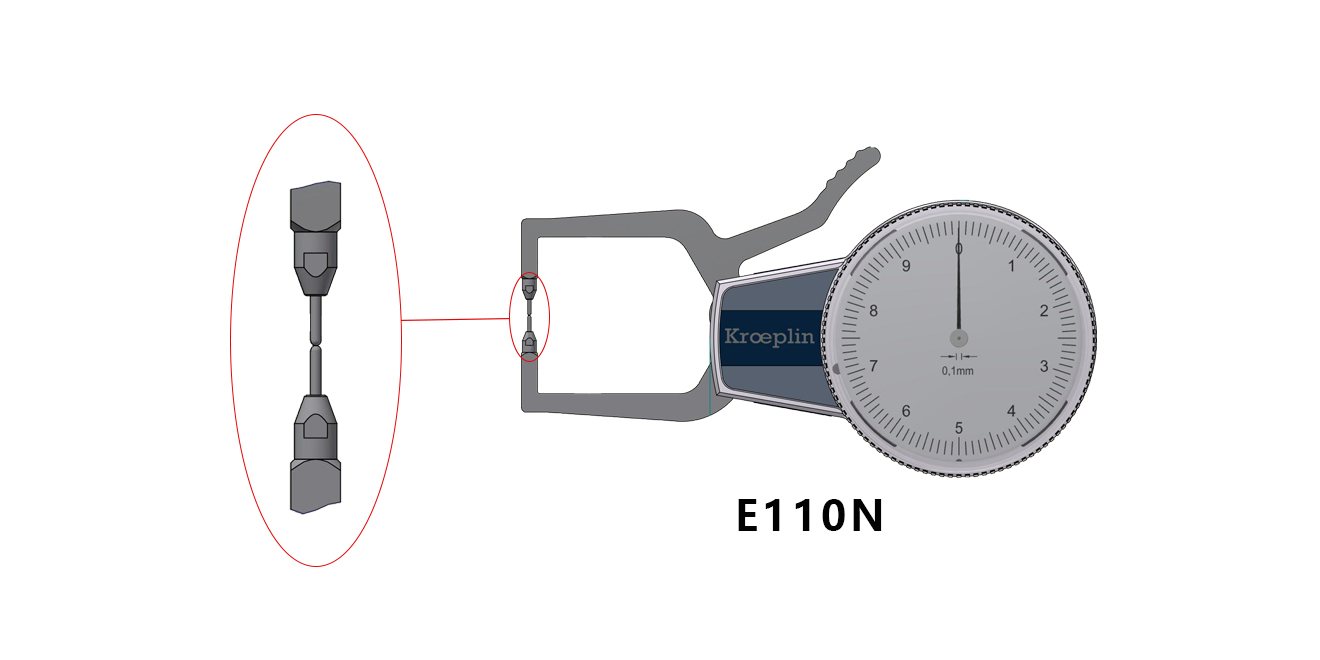

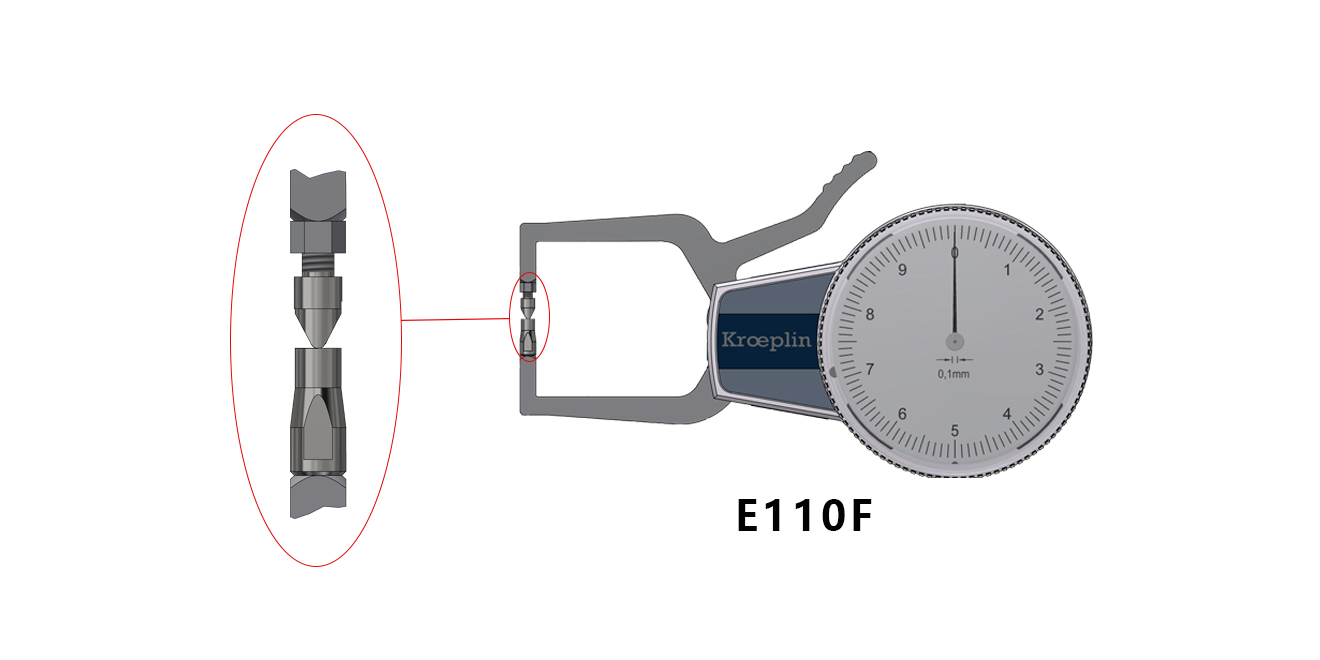

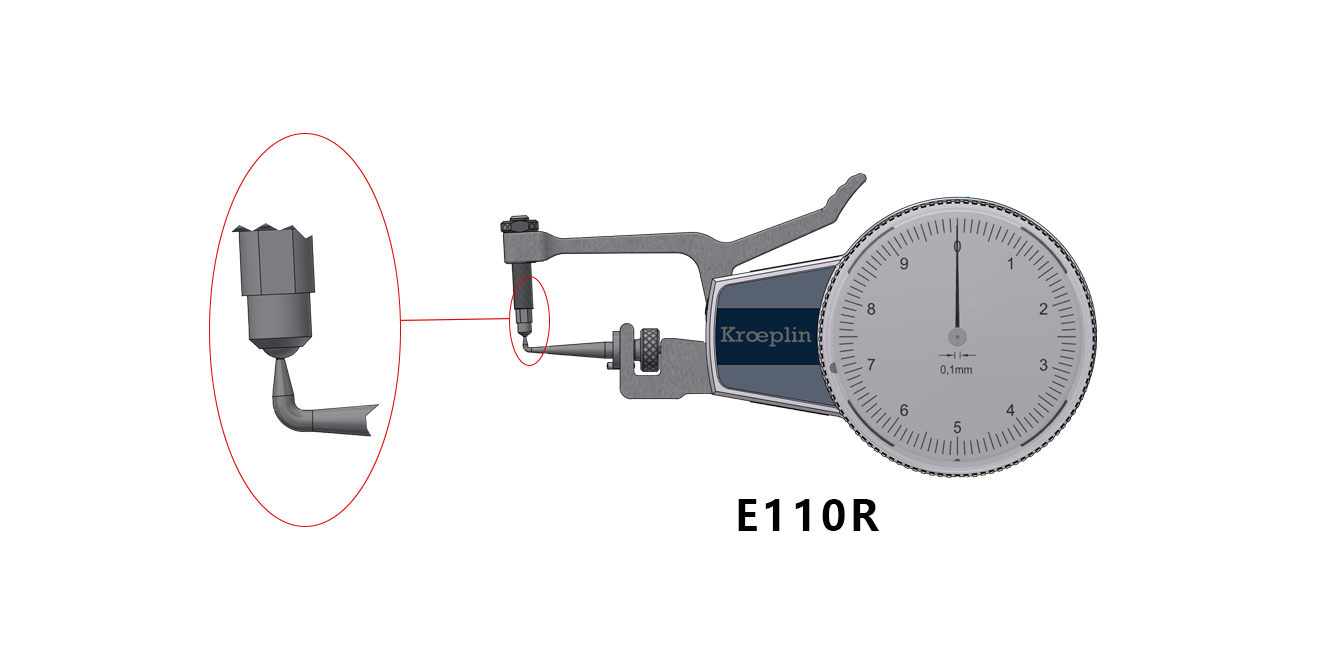

型号 E110F E110K E110N E110R E110T
量程Mes 10 10 10 10 10
测量范围Meb 0-10 0-10 0-10 0-10 0-10
刻度Skw 0.1 0.1 0.1 0.1 0.1
允许误差G 0.1 0.1 0.1 0.1 0.1
重复性极限r 0.05 0.05 0.05 0.05 0.05
测力 N 1.0至1.5 1.0至1.5 1.0至1.5 1.0至1.5 1.0至1.5
参考温度 20℃ 20℃ 20℃ 20℃ 20℃
工作温度 +10至+30℃ +10至+30℃ +10至+30℃ +10至+30℃ +10至+30℃
储存温度 -10至+50℃ -10至+50℃ -10至+50℃ -10至+50℃ -10至+50℃
测头类型 锥型 R0.5，圆柱 φ2.9 球形 φ2 针形 R0 .75 球形φ2，半球形R0.5 平形φ10
