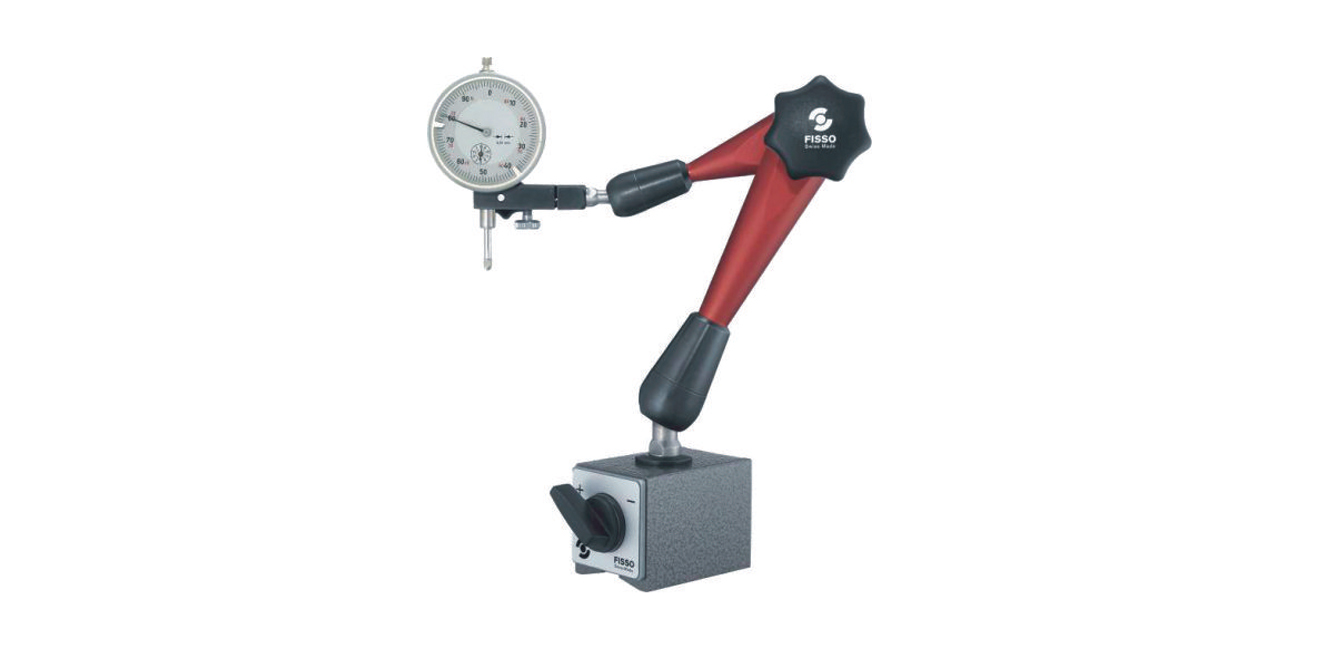

大中型精密调整万向磁性表座

特点	此型号关节臂可以与不同的磁力座结合，组成5种订货编号（Order no.）。所有Strato Line系列的产品都具备微调装置尺寸范围较大的万向磁力座，适用于所有机器、测量系统上固定测试仪表（百分表/千分表）具备无级可调预紧力功能，可以保护仪器
用途	稳固、快速、准确定位，Fisso通过开发不同尺寸的万向关节臂加上磁力座和相关附件，能够在测量、量表固定等方面快速灵活应用

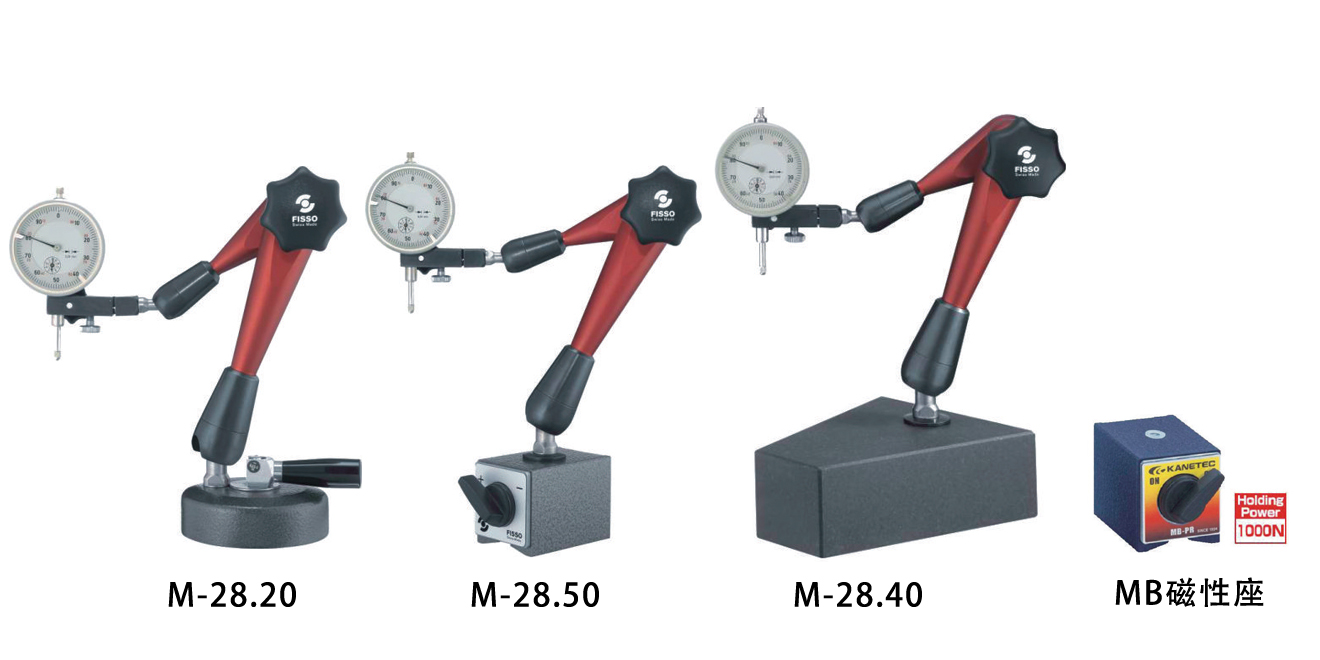

M-28F仅为万向关节臂（F表示带微调装置）；M-28F+V（或者G）表示万向关节臂固定在代号为V的真空负压基座上（或者代号为G的花岗岩基座）

型号（配置）	全长（mm）	主柱（mm）	夹具孔径（mm）	基座尺寸（mm）	最大吸附力（N）	订货编号（Order no.）
M-28F+M	390	280	φ8	60 X 50 X 55	800	M-28.10
M-28F+V	365	280	φ8	φ88 X 27	-	M-28.20
M-28F	335	280	φ8	-	-	M-28.30
M-28F+G	385	280	φ8	150 X 120 X 50 X 50	-	M-28.40
M-28F+SM3	390	280	φ8	75 X 50 X 55	1000	M-28.50

客户无指定，本公司提供日本KANETEC原厂磁座，瑞士FISSO也是使用KANETEC磁座

所有型号均不附带任何量表（图片仅供参考）

1、微调装置带有燕尾槽和量表安装孔（固定孔）

2、美国标准：3/8英寸孔径，订货编号的形式为nnnn.n5（例如：M-28.15）

3、开关磁铁（SM型）
