E4000配件（夹头刀把等）

生成PDF下载

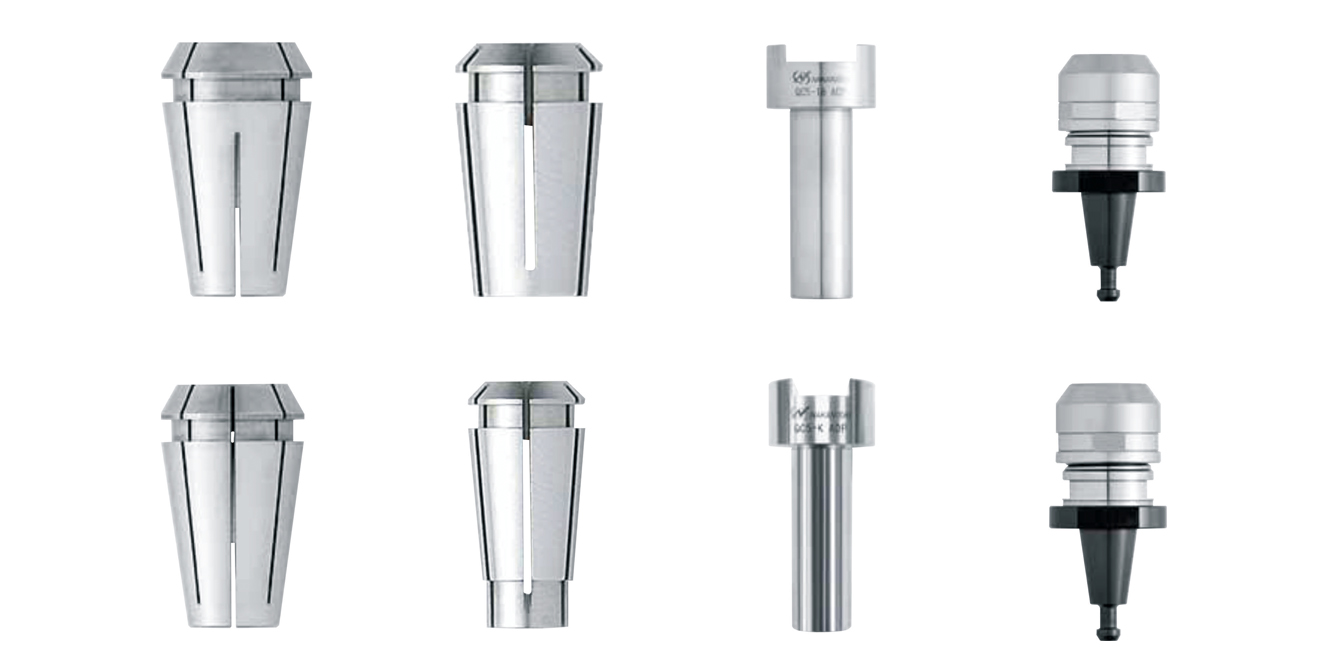

用途	E4000主轴适用的夹头、刀把等汇总
特点	根据客户实际需求选定不同的夹头、刀把等

编号	型号	内径mm	兼容型号
93130	CH16-3.0	φ3.0	BMS-4020、BMS-4040 、BMS-4020 2M BMS-4040 2M 、BMS-4020RA、BMS-4040RA、NR-4040 QC5-16（NRR4040-QC）、QC5-16（NR4040-AQC） BMS-4040-RGD-03M 、BMS-4040-RGD-2M BMS-4040RA-RGD-03M BMS-4040RA-RGD-2M;
93193	CH16-3.175	φ3.175
93140	CH16-4.0	φ4.0
93160	CH16-6.0	φ6.0
93196	CH16-6.35	φ6.35
93180	CH16-8.0	φ8.0
93100	CH16-10.0	φ10.0

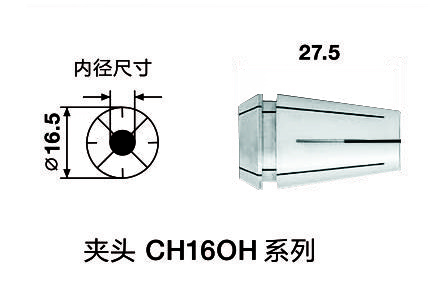

93330	CH16OH-3.0	φ3.0	BMS-4020-MQL BMS-4040-MQL BMS-4020-MQL-2M BMS-4040-MQL-2M
93331	CH16OH-3.175	φ3.175
93340	CH16OH-4.0	φ4.0
93350	CH16OH-5.0	φ5.0
93360	CH16OH-6.0	φ6.0
93363	CH16OH-6.35	φ6.35
93370	CH16OH-7.0	φ7.0
93380	CH16OH-8.0	φ8.0
93390	CH16OH-9.0	φ9.0
93400	CH16OH-10.0	φ10.0

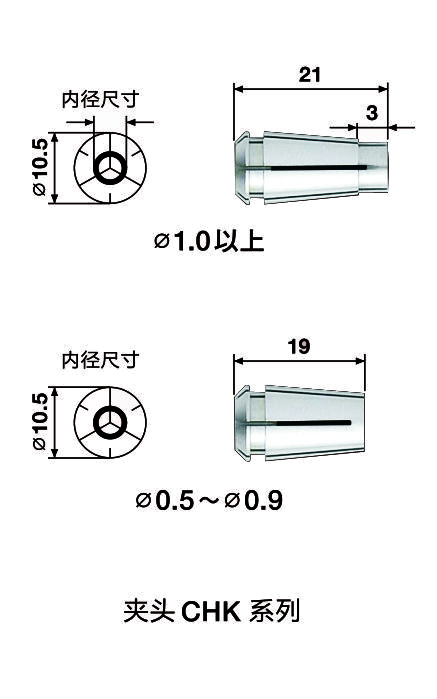

91597	CHK-3.0AA	φ3.0AA※	QC5-K（NRR4040-QC） QC5-K（NR4040-AQC） ※ 高精度AA级类型（轴芯振动精度2μm以内）
91598	CHK-3.175AA	φ3.175AA※
91599	CHK-4.0AA	φ4.0AA※
91600	CHK-6.0AA	φ6.0AA※
91601	CHK-6.35AA	φ6.35AA※
91592	CHK-2.35	φ2.35
91530	CHK-3.0	φ3.0
91593	CHK-3.175	φ3.175
91540	CHK-4.0	φ4.0
91560	CHK-6.0	φ6.0
91596	CHK-6.35	φ6.35
-	CHK-□□	φ0.5、φ0.6、φ0.7、φ0.8、φ0.9
		Φ1.0、Φ1.5、Φ2.0、Φ2.5、Φ3.5、Φ4.5、Φ4.76、Φ5.5
		φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9、φ2.1、 φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9、φ3.1、 φ3.2、φ3.3、φ3.4、φ3.6、φ3.7、φ3.8、φ3.9、φ4.1、 φ4.2、φ4.3、φ4.4、φ4.6、φ4.7、φ4.8、φ4.9、φ5.1、 φ5.2、φ5.3、φ5.4、φ5.6、φ5.7、φ5.8、φ5.9
		Φ1.6、φ5.0

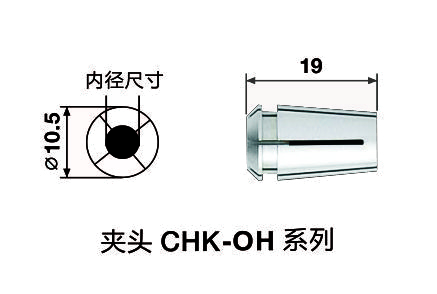

93630	CHK-OH-3.0	φ3.0	BMS-4020-MQL-CHK BMS-4020-MQL-CHK-2M BMS-4040-MQL-CHK BMS-4040-MQL-CHK-2M
93631	CHK-OH-3.175	φ3.175
93640	CHK-OH-4.0	φ4.0
93650	CHK-OH-5.0	φ5.0
93660	CHK-OH-6.0	φ6.0
93663	CHK-OH-6.35	φ6.35

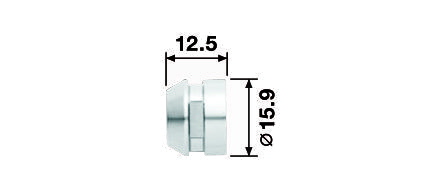

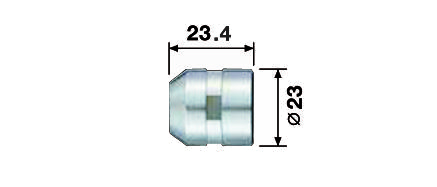

螺帽	编号	型号	品名	兼容型号
	2161	CHN-16	CH16筒夹用螺帽	BMS-4020、BMS-4040、BMS-4020 2M、BMS-4040 2M、 BMS-4020RA、BMS-4040RA、NR-4040、QC5-16（NRR4040-QC）、 QC5-16（NR4040-AQC）、BMS-4020-MQL、BMS-4040-MQL、 BMS-4020-MQL-2M、BMS-4040-MQL-2M、BMS-4040-RGD-03M、 BMS-4040-RGD-2M、BMS-4040RA-RGD-03M、BMS-4040RA-RGD-2M
	2129	K-265	CHK筒夹用螺帽	C5-K（NRR4040-QC）、QC5-K（NR4040-AQC）、BMS-4020-MQL-CHK、 BMS-4020-MQL-CHK-2M、BMS-4040-MQL-CHK、BMS-4040-MQL-CHK-2M
